Winda OFL3.0 - precyzja bez kompromisów

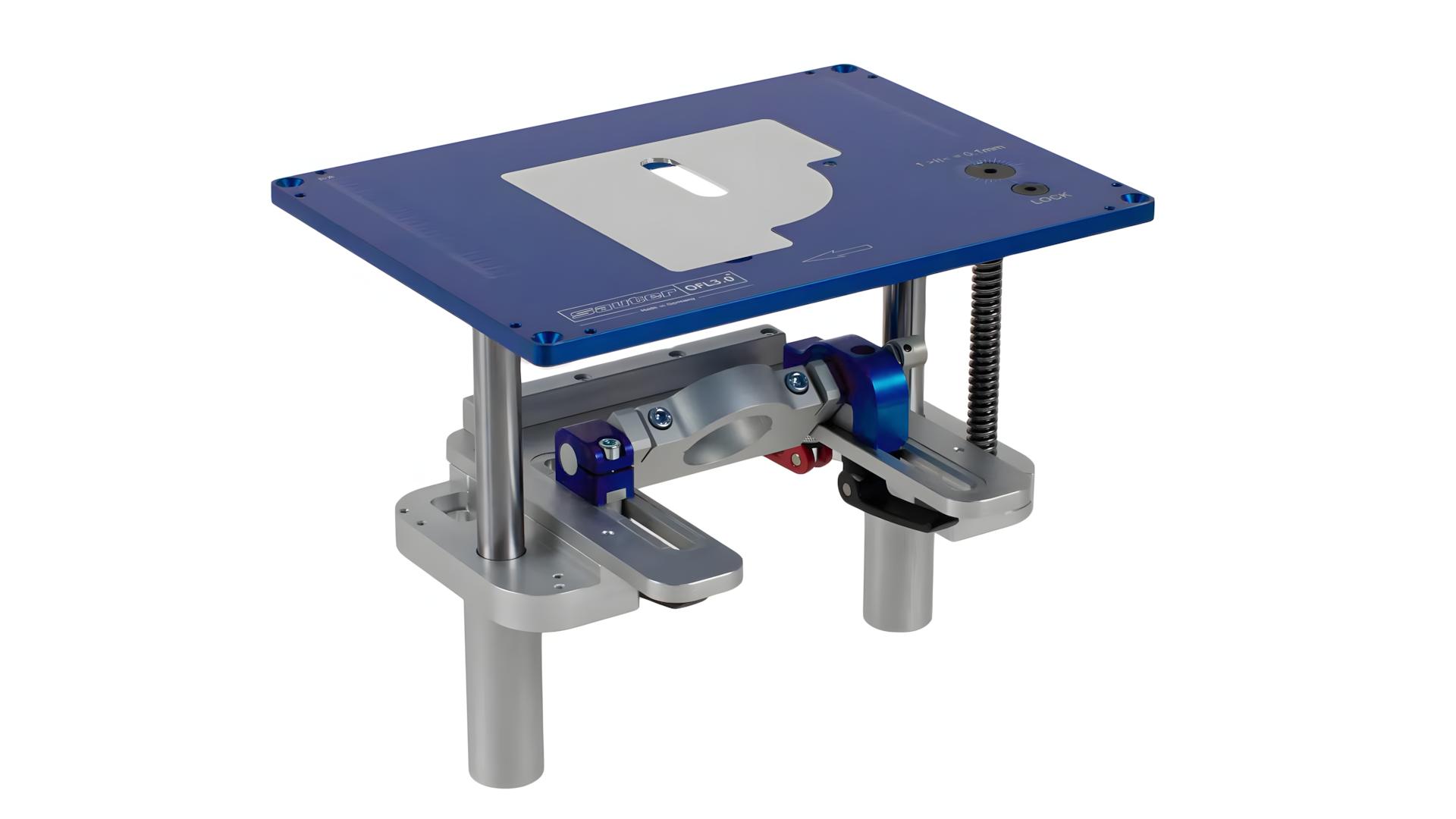

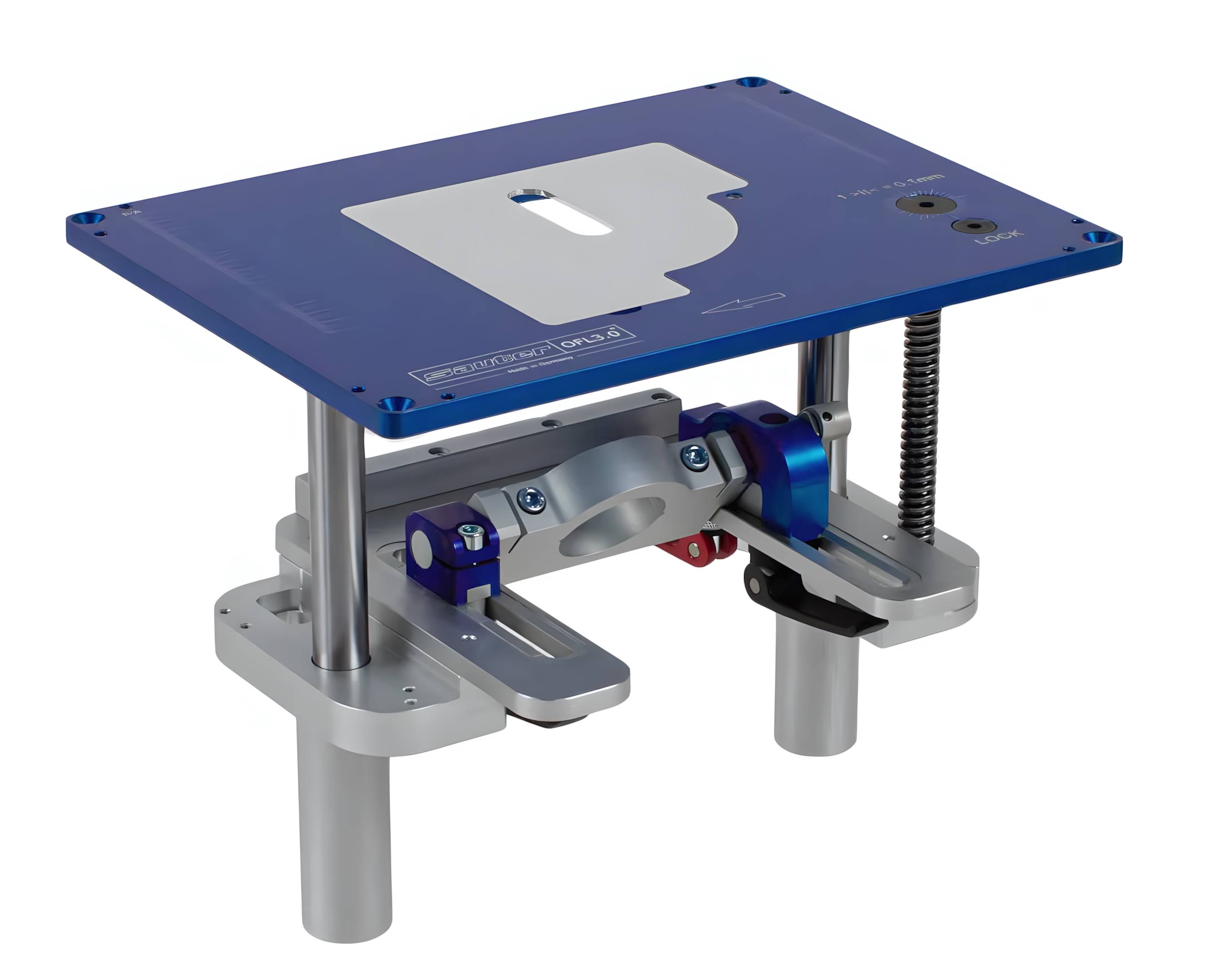

Pierwszy i jedyny w swoim rodzaju obrotowy podnośnik do frezarek z zakresem regulacji od -5° do 50°. Model OFL3.0, przeznaczony do frezarek z uchwytem 43 mm, wyposażony w mechanizm obrotowy, jaki dotychczas oferowały wyłącznie profesjonalne frezarki stołowe. Solidna konstrukcja i bardzo wysoka jakość wykonania. Idealne rozwiązanie do małych warsztatów, ale dzięki szybkiemu przezbrojeniu i łatwej konfiguracji świetnie sprawdzi się również jako uzupełnienie dużej frezarki stołowej.

Cechy szczególne:

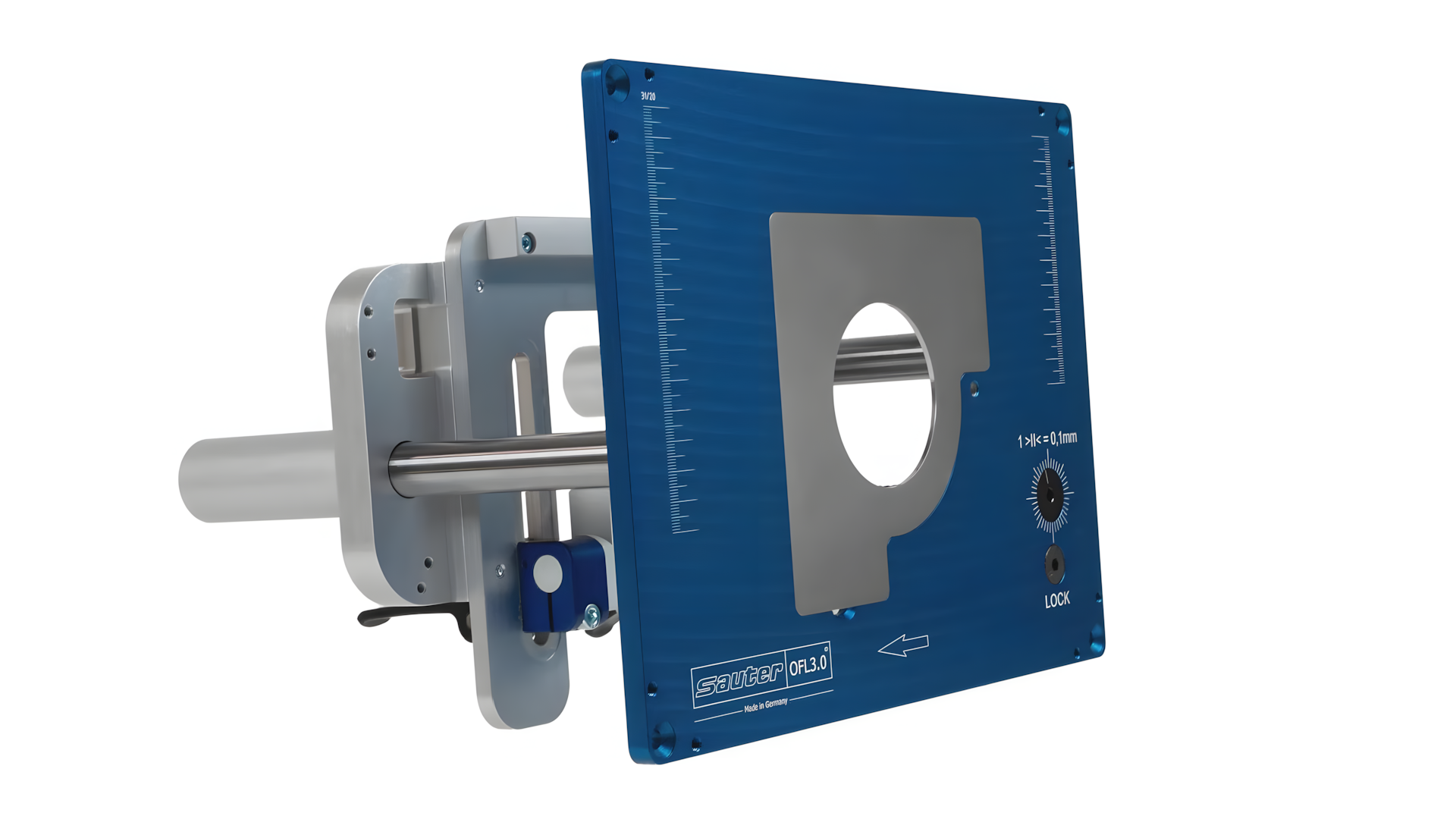

• Najwyższej jakości, solidna konstrukcja - wykonana z wysokogatunkowego aluminium i stali
• Bardzo dokładna regulacja wysokości z precyzyjną skalą i skuteczną blokadą wrzeciona

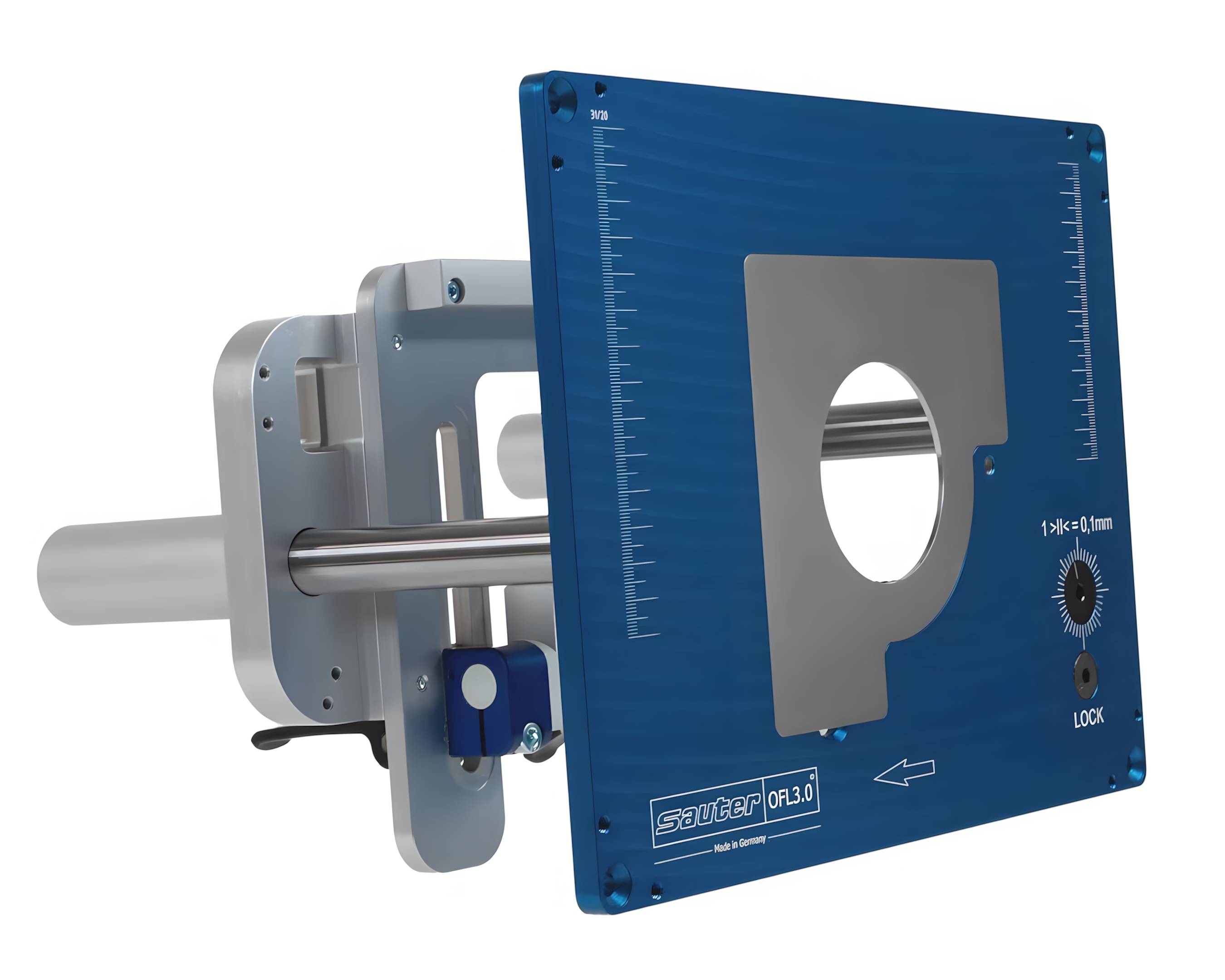

• Solidna, anodowana aluminiowa płyta montażowa

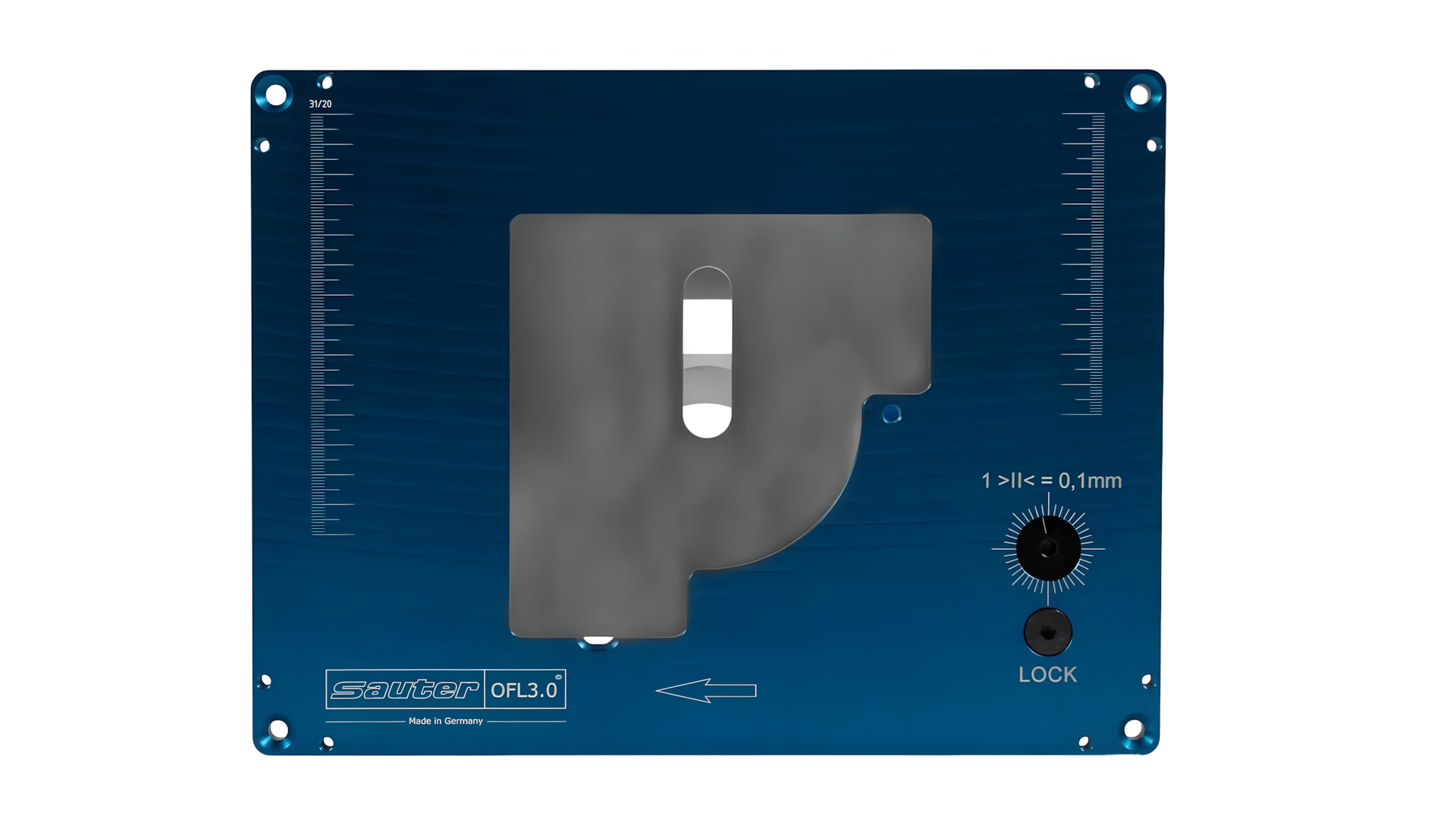

• Magnetyczne płytki redukcyjne zapewniają większą kontrolę nad doborem odpowiedniej średnicy otworu. Idealne dopasowanie do wielkości freza eliminuje ryzyko zahaczania i blokowania materiału na krawędzi otworu - szczególnie podczas pracy z małymi elementami
• Dwa otwory montażowe pod trzpień do frezowania swobodnego umożliwiają obróbkę np. okrągłych elementów bez użycia prowadnicy równoległej
• Łatwe poziomowanie OFL3.0 za pomocą śrub poziomujących w płycie montażowej
• Dodatkowe wyprofilowanie ułatwiające wymianę płytek redukcyjnych
• Magnetyczny system mocowania akcesoriów działa na całej powierzchni płytki redukcyjnej
• Milimetrowa skala na powierzchni umożliwia precyzyjne ustawienie prowadnicy

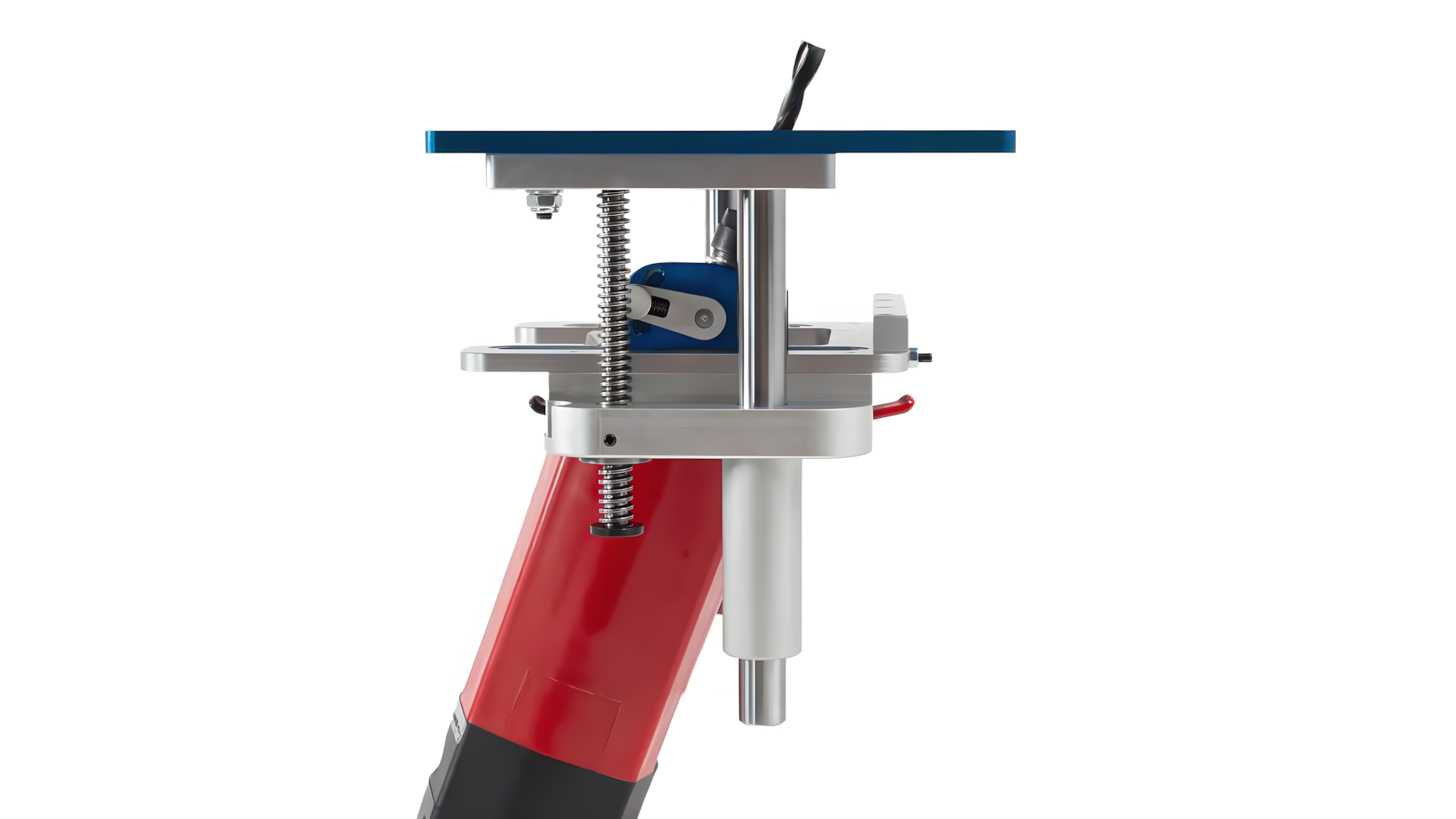

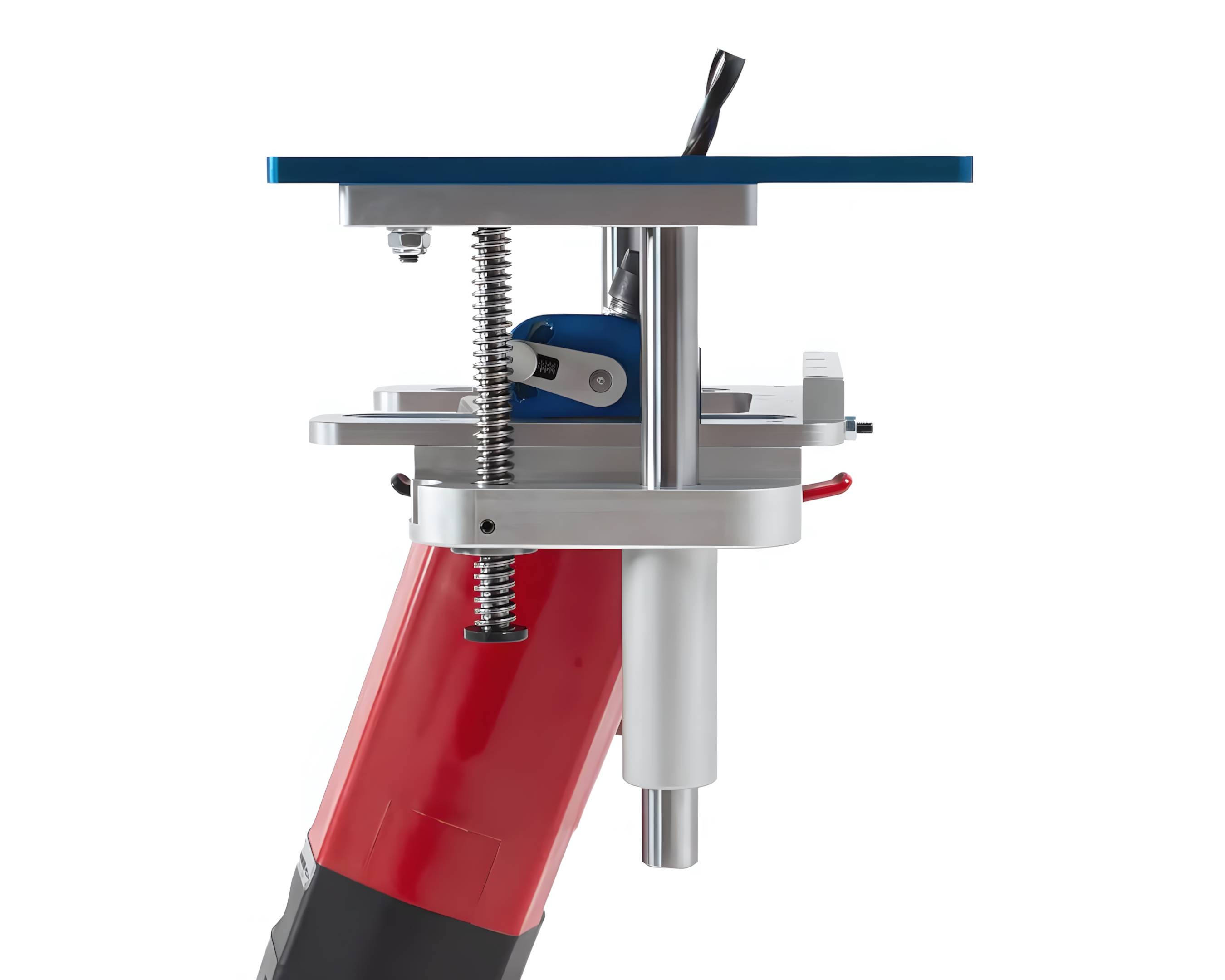

• Zakres obrotu od -5 do 50°
• Klasyczne punkty blokady: 22,5°, 30°, 45° oraz 90°
• Brak utraty głębokości frezowania

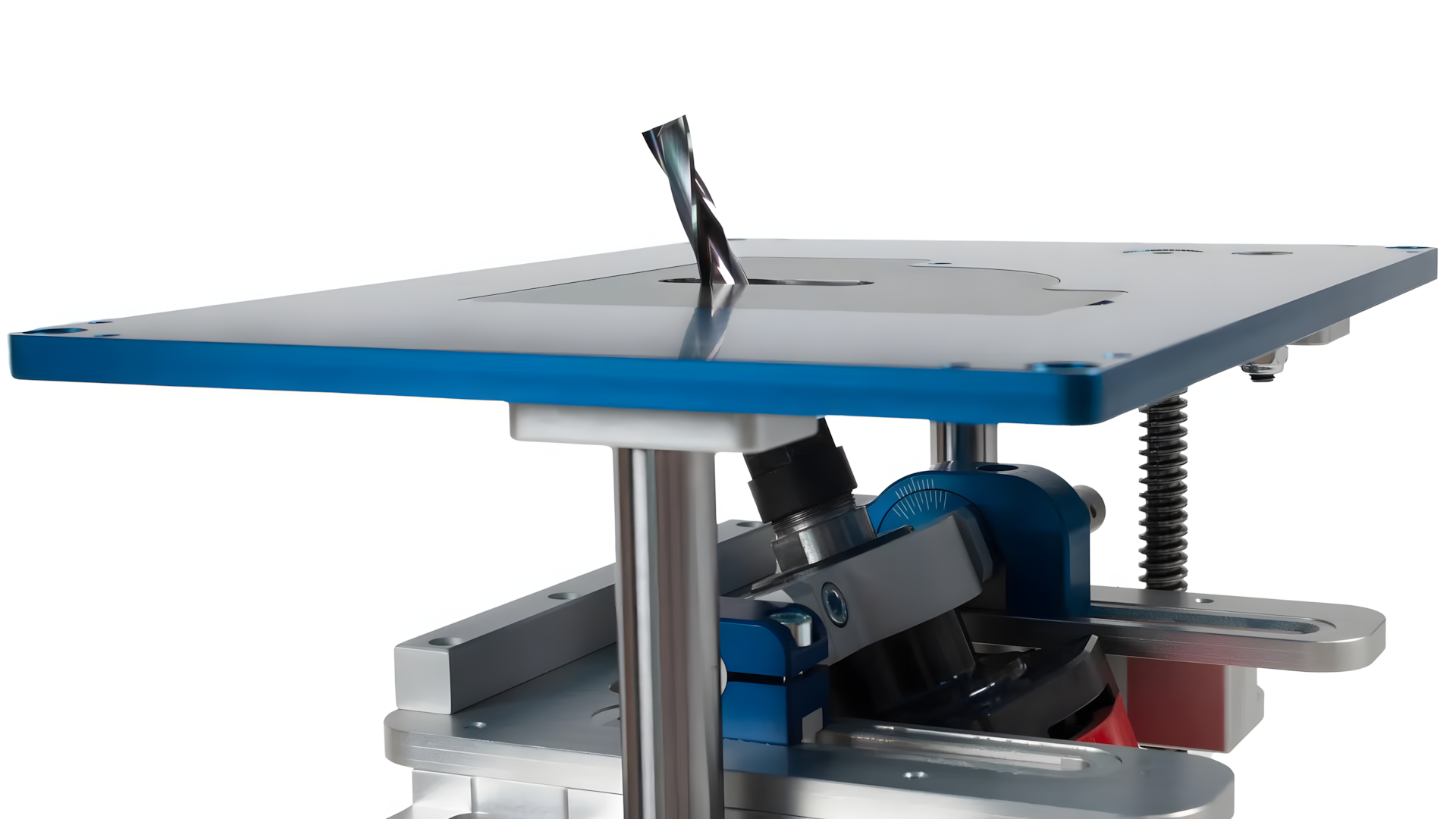

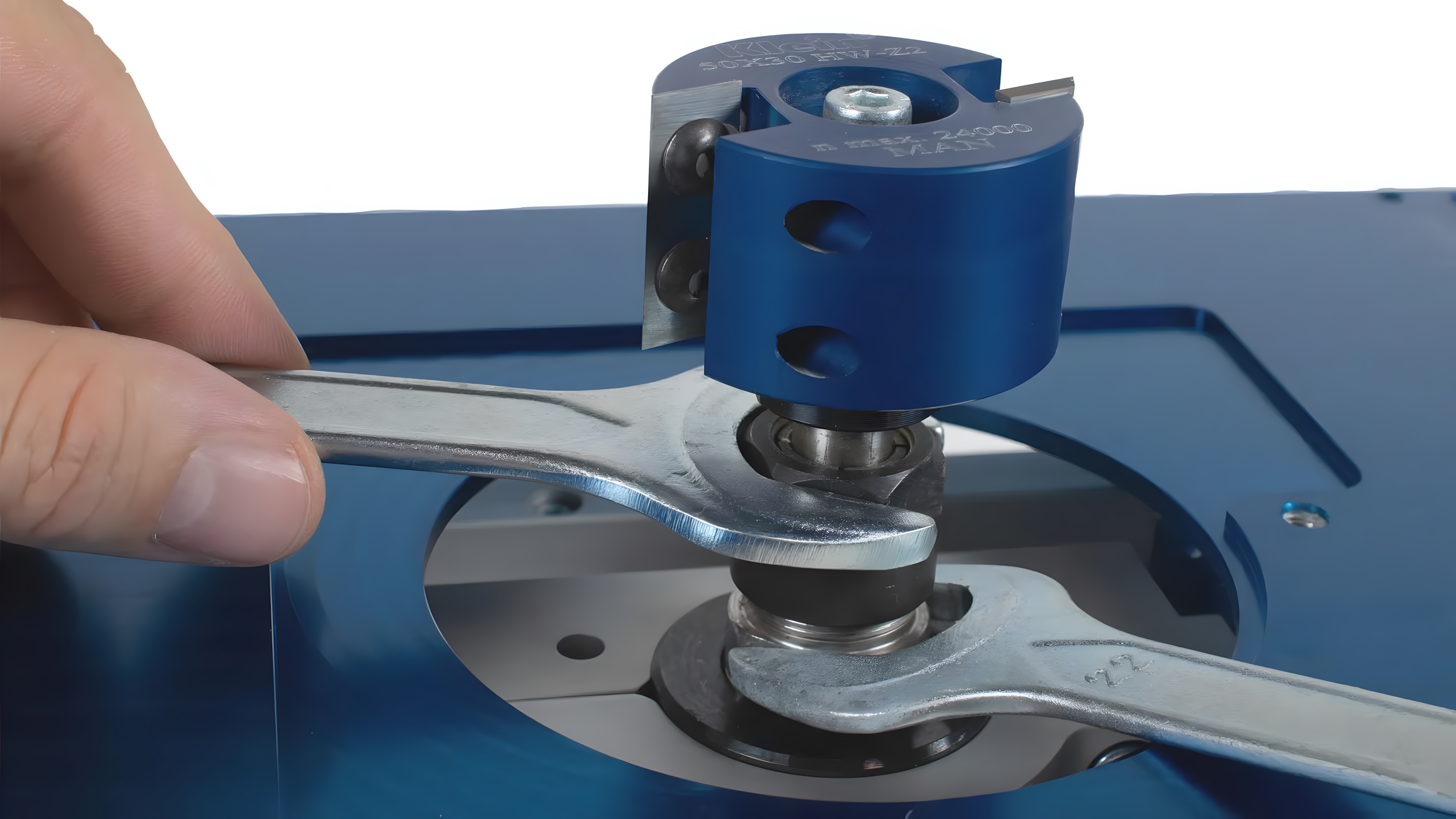

• Bardzo łatwa wymiana freza dzięki wrzecionu i tulei zaciskowej wysuwającej się ponad blat
• Niezliczone możliwości frezowania, a to wszystko przy użyciu tylko jednego freza prostego
• Bardzo prosta obsługa windy do frezarki
• Regulacja wysokości za pomocą pokrętła u góry

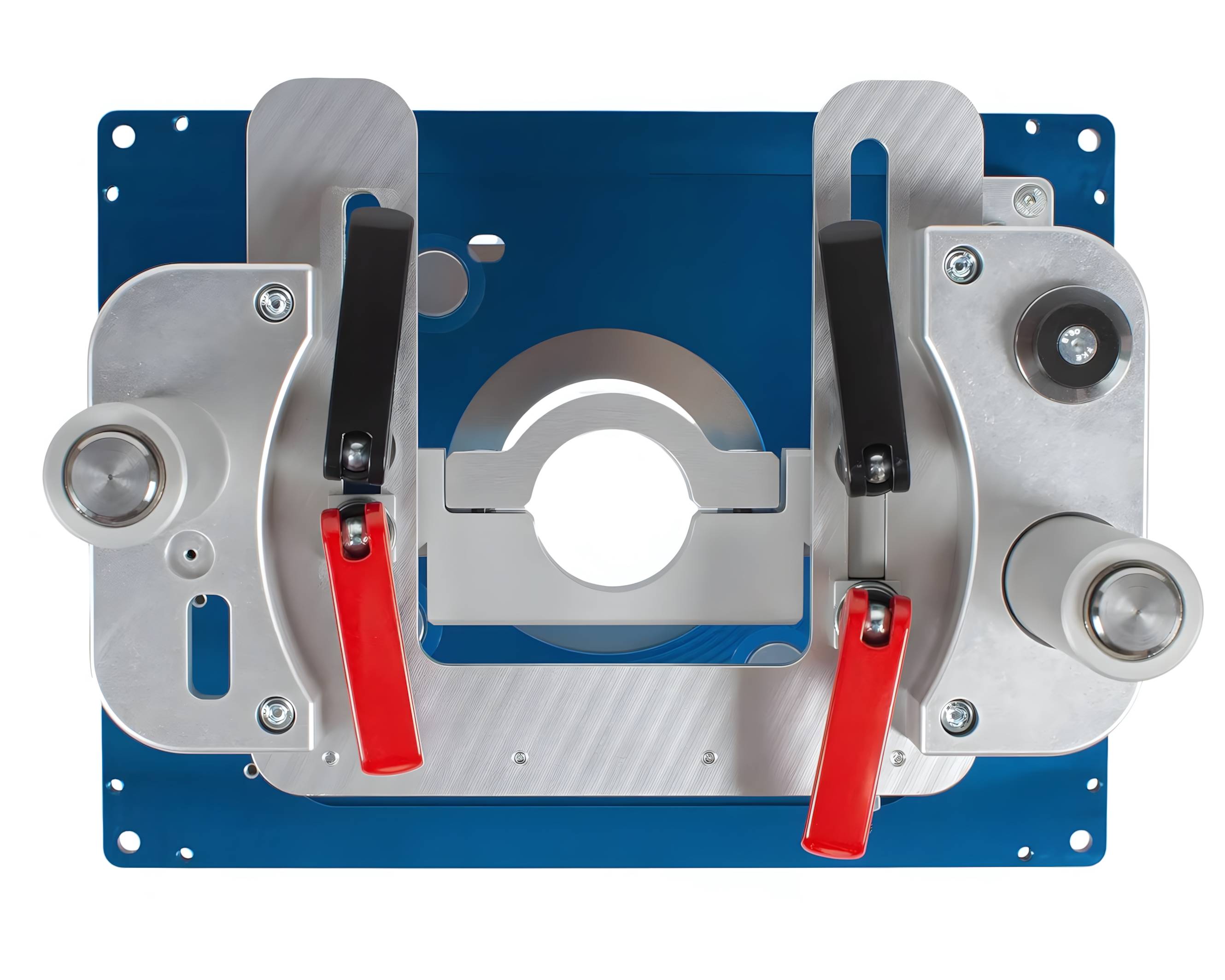

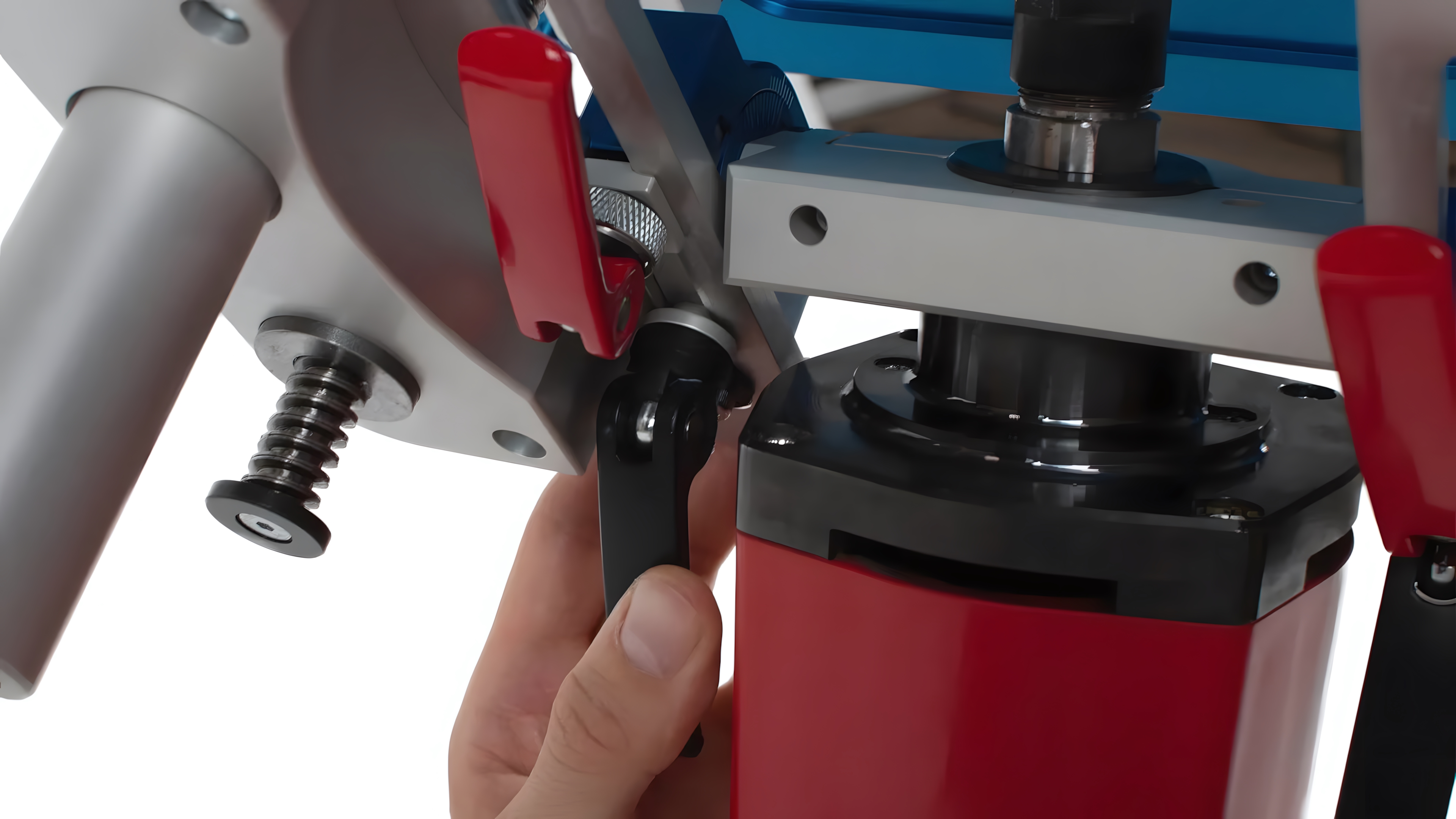

• Blokada kąta za pomocą dźwigni od spodu
• Centrowanie w otworze podłużnym przy pomocy dwóch dźwigni, również od spodu

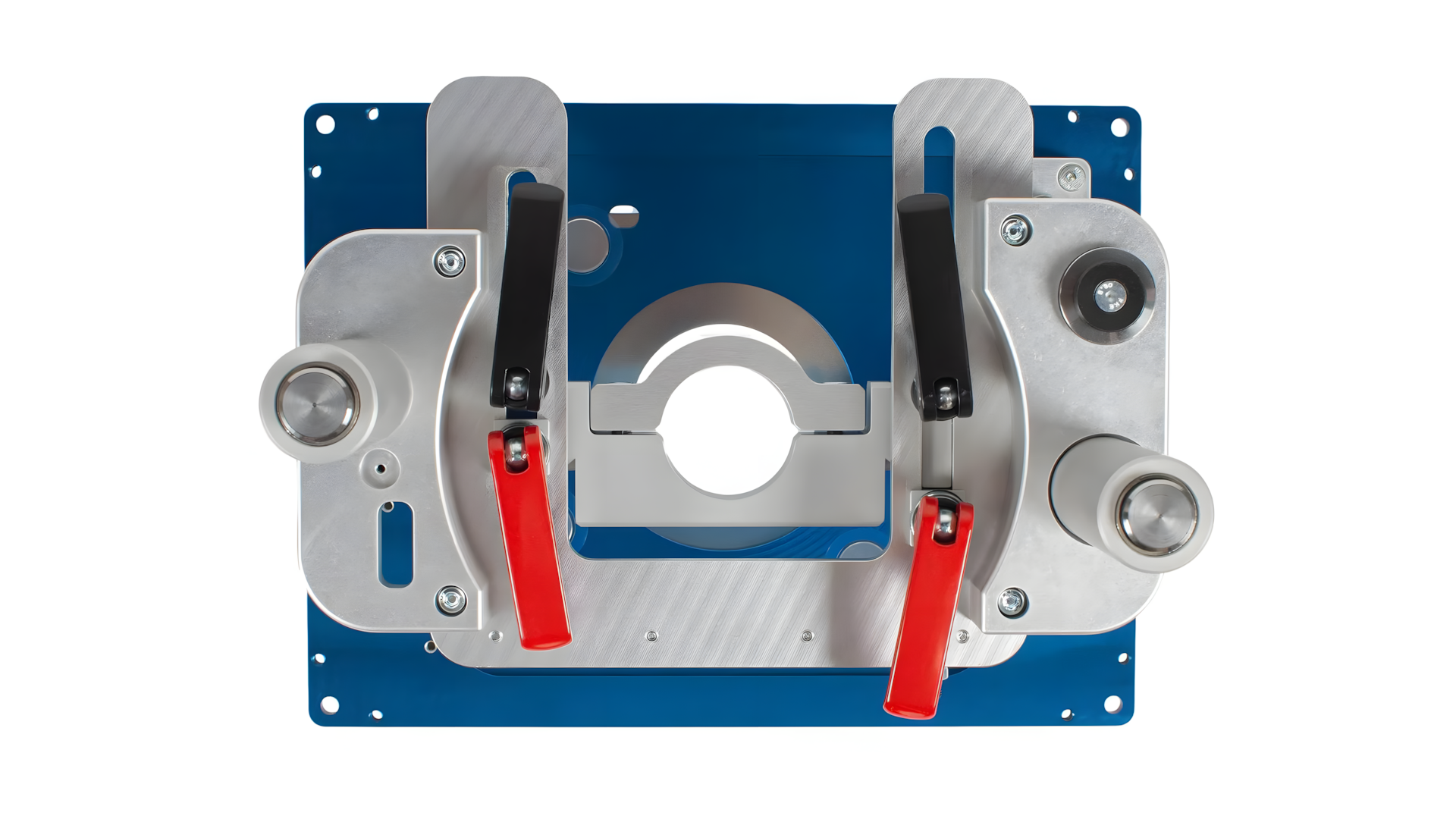

Bezpośrednio kompatybilne i zatwierdzone frezarki:

• Kress: 530 FM, 800 FME, 1050 FME
• Mafell: FM 800, FM 1000
• Suhner: UAC 30 RF, UAD 25 RF, UAK 30 RF, UAK 30 RF SPZ12

Jeżeli Twoja frezarka nie znajduje się na liście, sprawdź tolerancje kołnierza mocującego podane przez producenta.

Niezatwierdzone:

• Trend T4EK

Niekompatybilne:

• Mafell FM 1650 PV-LO

Dane techniczne:

• Wymiary płyty montażowej: 306 x 229 x 9 mm
• Promień narożnika płyty montażowej: 6 mm
• Skok regulacji wysokości/obrót: 4 mm
• Maksymalny skok regulacji: 74 mm
• Wysokość podnośnika frezarki (maks. wysunięcie): 240 mm
• Maksymalna średnica freza: 55 mm
• Waga: ok. 5 kg

Opcjonalne akcesoria:

• Niwelatory do płyt montażowych i wind do frezarek: 20-elementowy komplet z 4 niwelatorami, 4 śrubami stożkowymi i 12 wkrętami do drewna
• Rama poziomująca: stalowa rama do precyzyjnego poziomowania płyt montażowych
• Trzpień frezarski z osłoną: zestaw do frezowania swobodnego bez prowadnicy

 Dostawa OFL3.0 obejmuje:

• 1 x Winda do frezarki OFL3.0
• 2 x Płytki redukcyjne z otworem podłużnym Ø 16 i 32 mm
• 1 x Płytka redukcyjna Ø 68 mm
• 1 x Śrubokręt sześciokątny (imbusowy) 5 x 150 mm
• 4 x Śruby montażowe M6x50, podkładki oraz nakrętki
• 8 x Śruby poziomujące M5x8
• 1 x Instrukcja obsługi (w języku niemieckim)

Instrukcja obsługi w PDF (język angielski)

Instrukcja obsługi w PDF (język niemiecki)
